VOXIA（ボクシア） series X線CT撮影装置
お客様のサンプルに合わせ、構成から装置サイズまで最適化したカスタムメイドX線CT装置をご提案します。
お客様の目的により最適な部品・ソフトウエア構成をご提案致します。
X線CT装置は、非破壊で解析対象物の内部構造を確認・検査することができる装置です。
解析対象物にさまざまな方向からX線を照射撮影し、その細密な断層データをコンピューターで再構成（計算）することにより、高精度且つスピーティに断面画像や立体（3D）画像を作成します。これにより、従来発見が困難であった対象物の外からは見えない内部欠陥の検出、三次元計測・測定が可能となります。
工業製品のみならず食品、医療などの幅広い分野で活用されており、品質改善、生産プロセスの向上、研究開発の現場で活用いただける技術です。
- 管電圧90kVクラスから最大150kVクラスまでの幅広いX線管を用意
- 最高675万画素対応の検出器による最高画質
- 3軸から6軸までのサンプル撮影ステージ
- コンパクトボディ
- オリジナル制御ソフトウエア Vcap
- 業界トップレベルの高速計算能力を誇る再演算ソフトウエア VoxelWorks edition coneCTexpress（VCT）
撮影画像992 x 992 pixel、プロジェクション数600の撮影データをわずか3.8秒で再構成！
【Voxel Worksについて】
Voxel Works社は、四半世紀に及ぶ長い業界経験と幅広い知識、高度な技術力、実績を備えたX線・非破壊検査のスペシャリストが2021年に創業したX線CT装置開発、非破壊検査コンサルティングを行う企業です。
VoxelシリーズX線CT解析装置により、従来困難であった検査が可能となります。
カスタムメイドも可能、豊富な経験から、お客様のご要望に沿った最適なソリューションをご提案いたします。
最大230kV 高出力X線管による透過力
90kVクラス～ 150kVクラスまで幅広く対応。
微細構造の観察から厚肉部品の透過まで、
サンプルに最適なX線管を選定します。
最高675万画素対応の検出器
検出エリアは114×114mm～159×159mm までラインアップ。最小2μm 分解能にも対応し、必要な視野と解像度に合わせて最適な検出器を選定します。
3〜6軸撮影軸システム
3軸から6軸まで、撮影対象や検査方法に応じて構成します。
複雑形状サンプルの最適な姿勢制御にも対応します。
省スペース・コンパクトボディ
サンプルサイズや検査用途、設置場所などの条件に合わせ、装置を一台ごとに最適設計します。
Vcap 撮影ソフトウエア
Vcap
最速20秒で高速連続撮影、画像再構成まで約30秒以内。
お客様の用途に合わせて柔軟にカスタマイズ可能です。ワンクリックの簡単操作、初めての方でも短時間で使いこなせます。
再構成ソフトウエア
VoxelWorks edition for coneCTexpress
撮影画像992x992ピクセル、プロジェクション数600の撮影データを、 わずか3.8秒で再構成！
業界トップレベルの高速計算能力を備え、あらゆるアーチファクトに
対応し、美しい画像データを提供いたします。
3D画像生成や粒子空隙・配向解析など、用途に応じて選べる
高度な解析オプションもご用意。装置構成と連動した最適な
データ解析環境を提供します。
表示・加工・計測ソフトウエア
MolcerPlus
画像処理・加工、ポリゴン処理・加工、配向・方向解析など、全てが直感的操作で、どなたでも簡単に操作することができます。

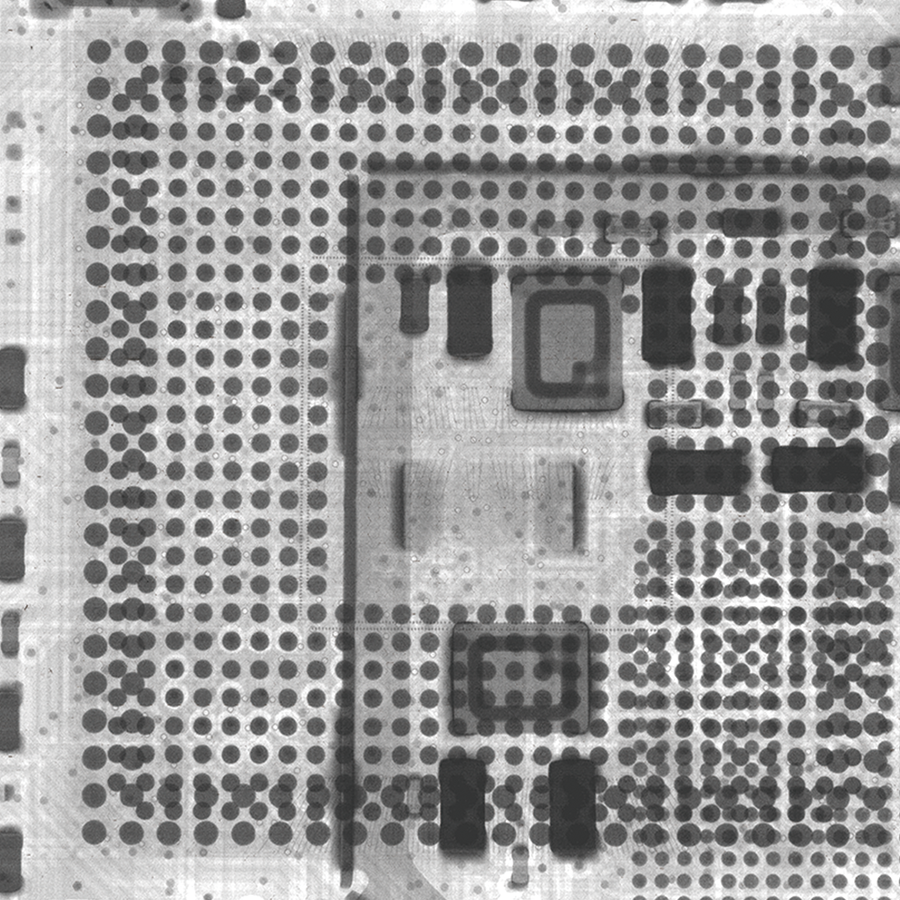

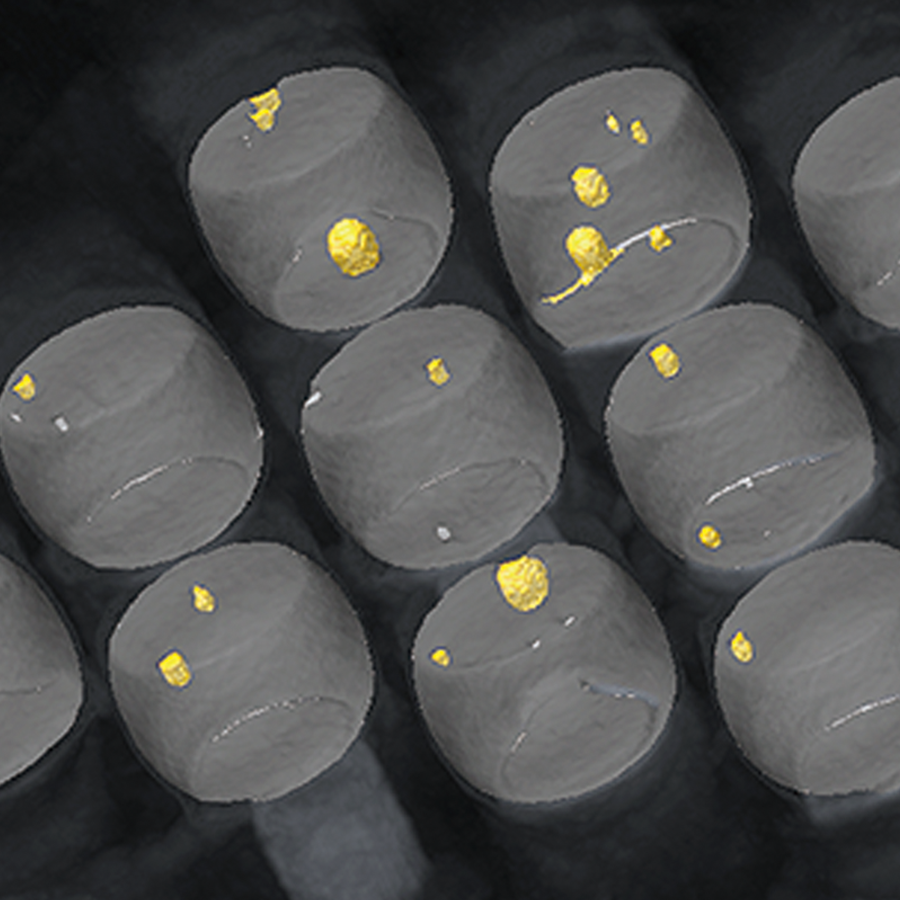

電子基板BGAパッケージ ボイドを検出

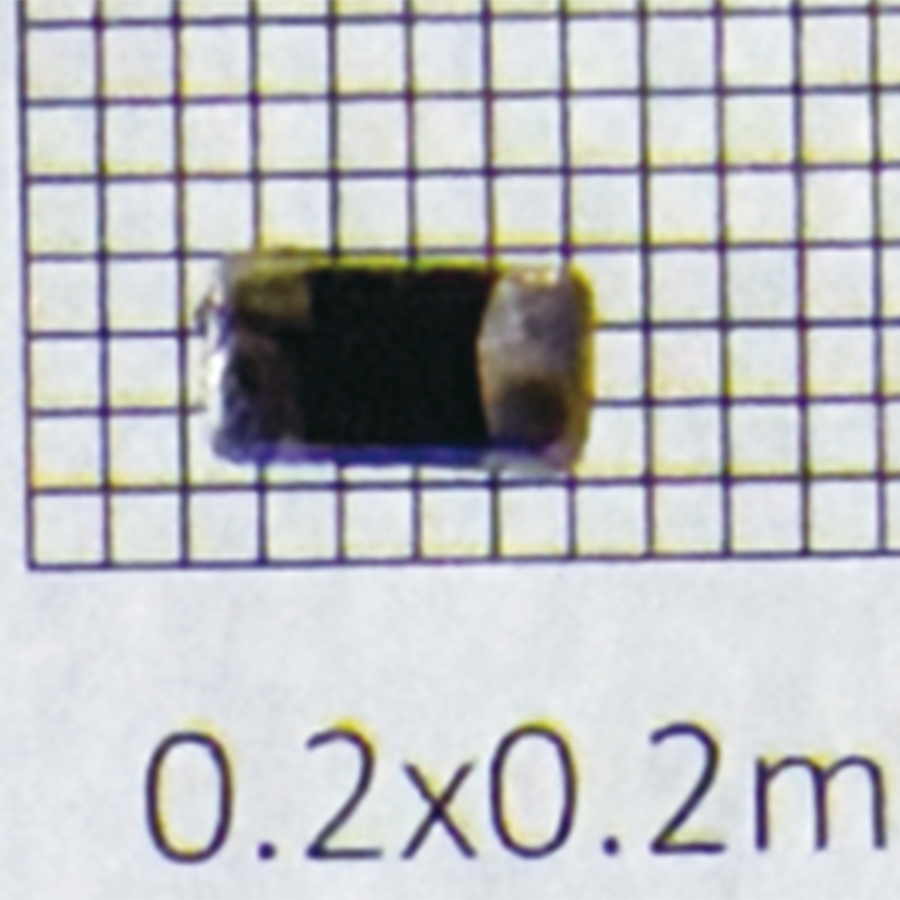

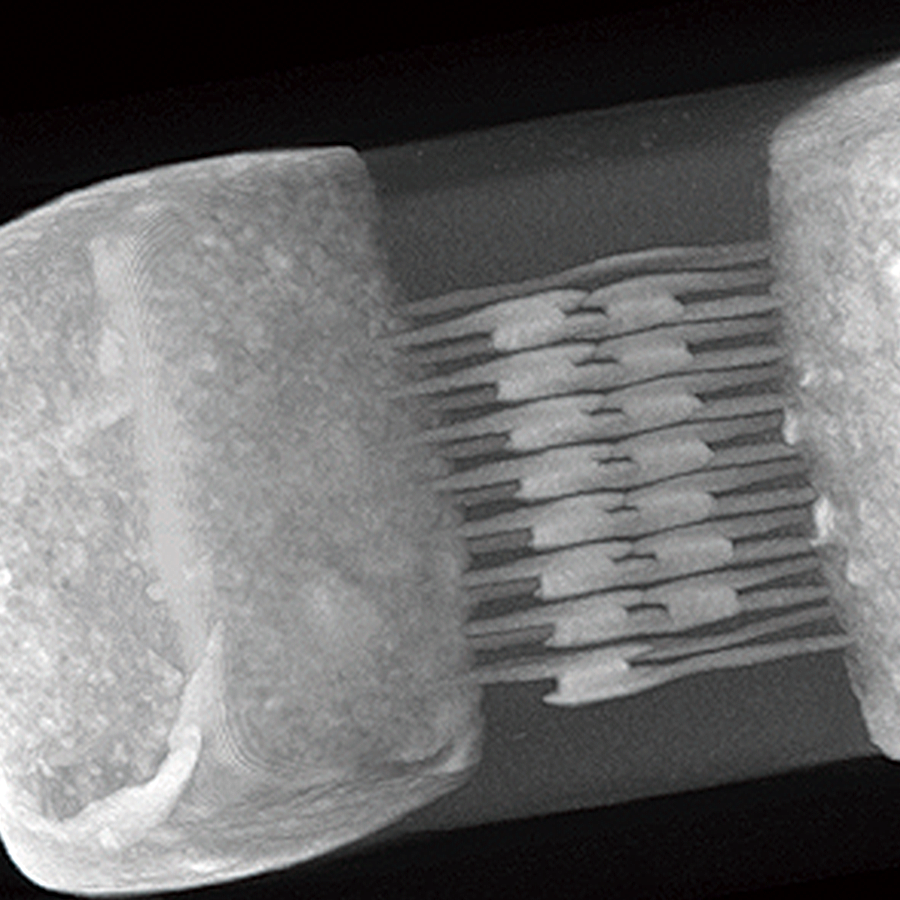

チップインダクタ部品内部を鮮明に観察

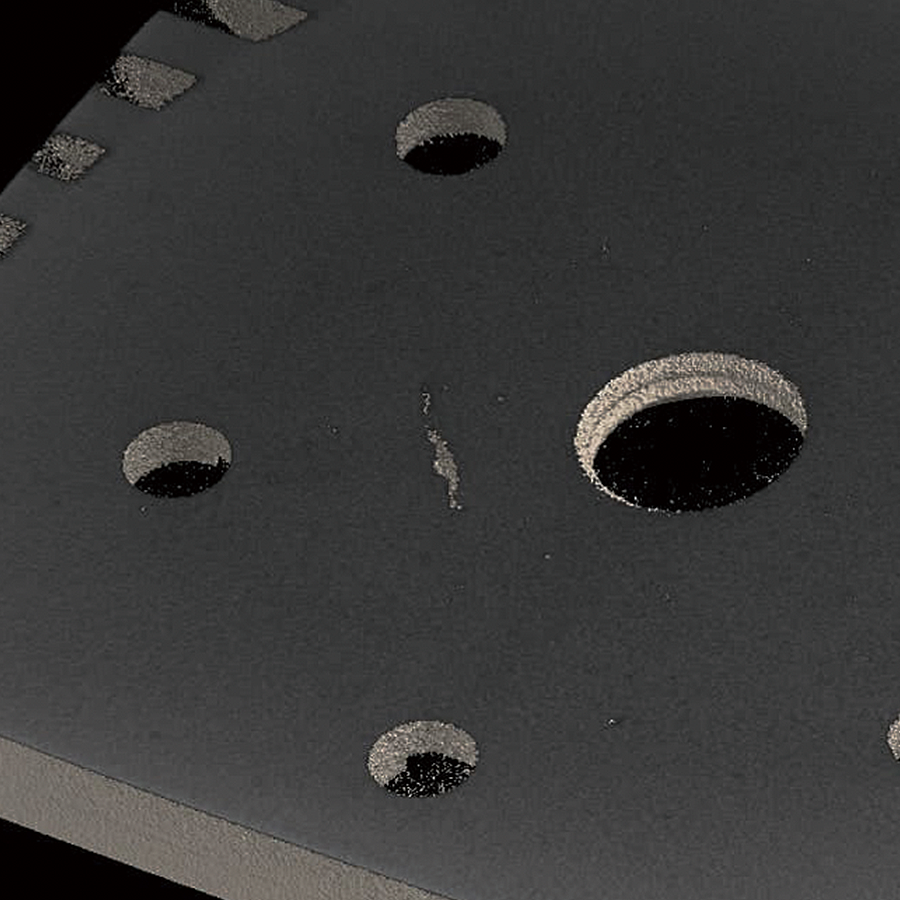

エンジン部品内部クラックを検出

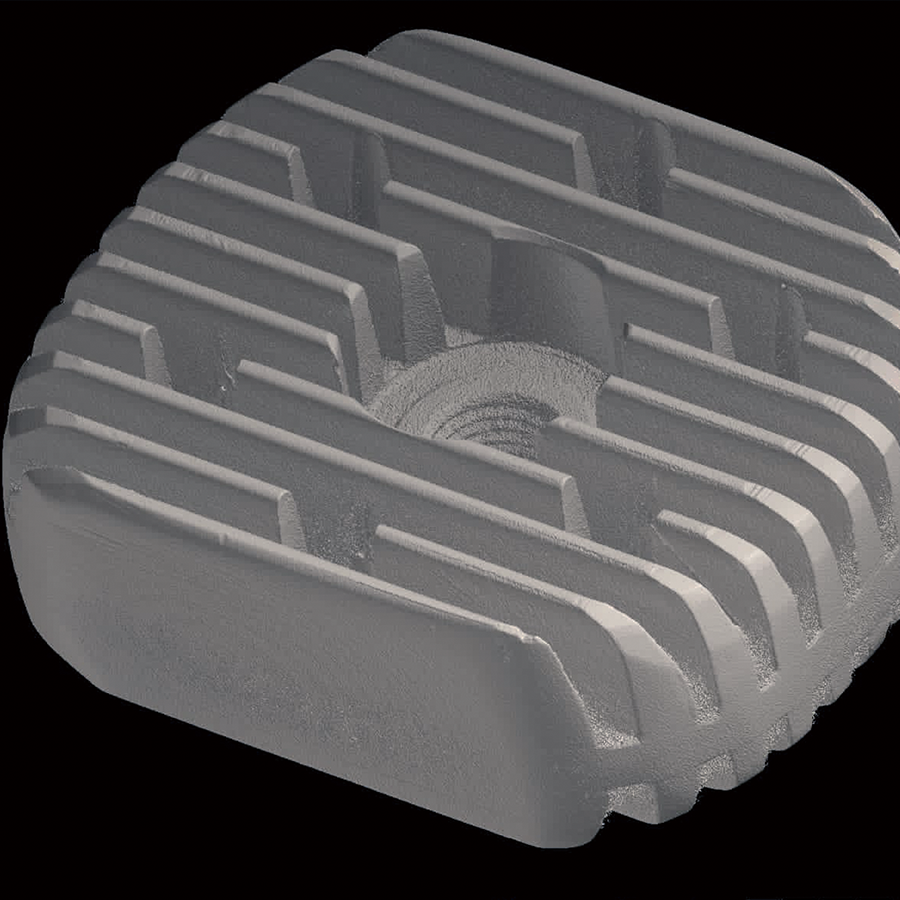

X線CT イメージ画像ギャラリー
VOXIA compact 主仕様（2軸構成）
| X線管 | ||
|---|---|---|
| X線管電圧 | 20〜90kV | 40〜130kV |
| X線管電流 | 〜200mA | 〜500mA |
| 最大出力 | 8W | 30W |
| 焦点寸 | 7μ(5μm@4W） | ＜12μm@8W, ＜45μm@30W 5μm(JIMA） |
| X線検出器 | |
|---|---|
| 画素サイズ・画素数 | 89μm 約320万画素 |
| 検出エリア | 159 x 159mm |
| A/D変換 | 16 bit |
| PC | |
|---|---|
| OS | CTシステム制御プログラム Vcap |
| 再構成プログラム VoxelWorks edition of coneCT express（VCT） | |
| 3D解析プログラム MolcerPlus（*オプション） | |
| 筐体 | |
|---|---|
| X線漏洩線 | 1μSv/hr以下 |
| 電源仕様 | AC100V 最大1500W |
| X線照射表示 インターロック機能 | |
| 2軸システム | |
|---|---|
| 軸構成 | 倍率軸（x軸） 回転（回転軸） |
| 最高画像度 | 5μm/pixel |
| 最大サンプルサイズ | Φ120mm |
| サンプル最大重量 | 10kg |
VOXIA box 主仕様（3〜6軸構成）
| X線管 | |
|---|---|
| X線管電圧 | 0〜150kV |
| X線管電流 | 〜500mA |
| 最大出力 | 75W |
| 焦点寸法 |
7μ(5μm@4W） |
| X線検出器 | |
|---|---|
| 画素サイズ・画素数 | 49.5μm 約675万画素 |
| 検出エリア | 114 x 114mm |
| A/D変換 | 16 bit |
| PC | |
|---|---|
| OS | CTシステム制御プログラム Vcap |
| 再構成プログラム VoxelWorks edition of coneCT express（VCT） | |
| 3D解析プログラム MolcerPlus（*オプション） | |
| 筐体 | |
|---|---|
| X線漏洩線 | 1μSv/hr以下 |
| 電源仕様 | AC100V 最大1500W |
| X線照射表示 インターロック機能 | |
| 6軸システム | |
|---|---|
| 軸構成 | 倍率（x軸）校正（Y軸）高さ（Z軸）中心位置補正（ΔX軸, ΔY軸） 回転（回転軸） |
| 最高画像度 | 5μm/pixel |
| 最大サンプルサイズ | Φ100mm |
| サンプル最大重量 | 2kg |

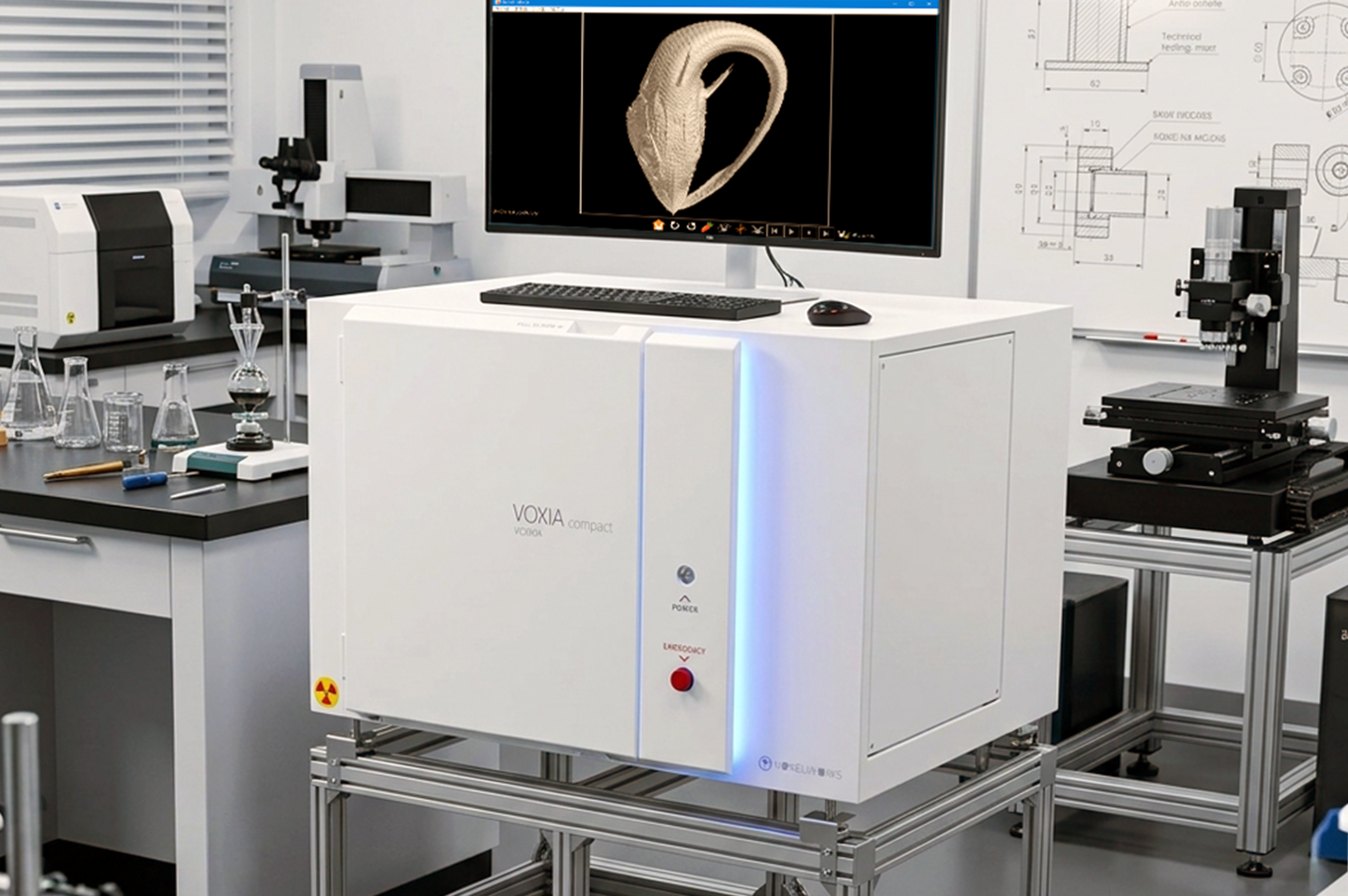

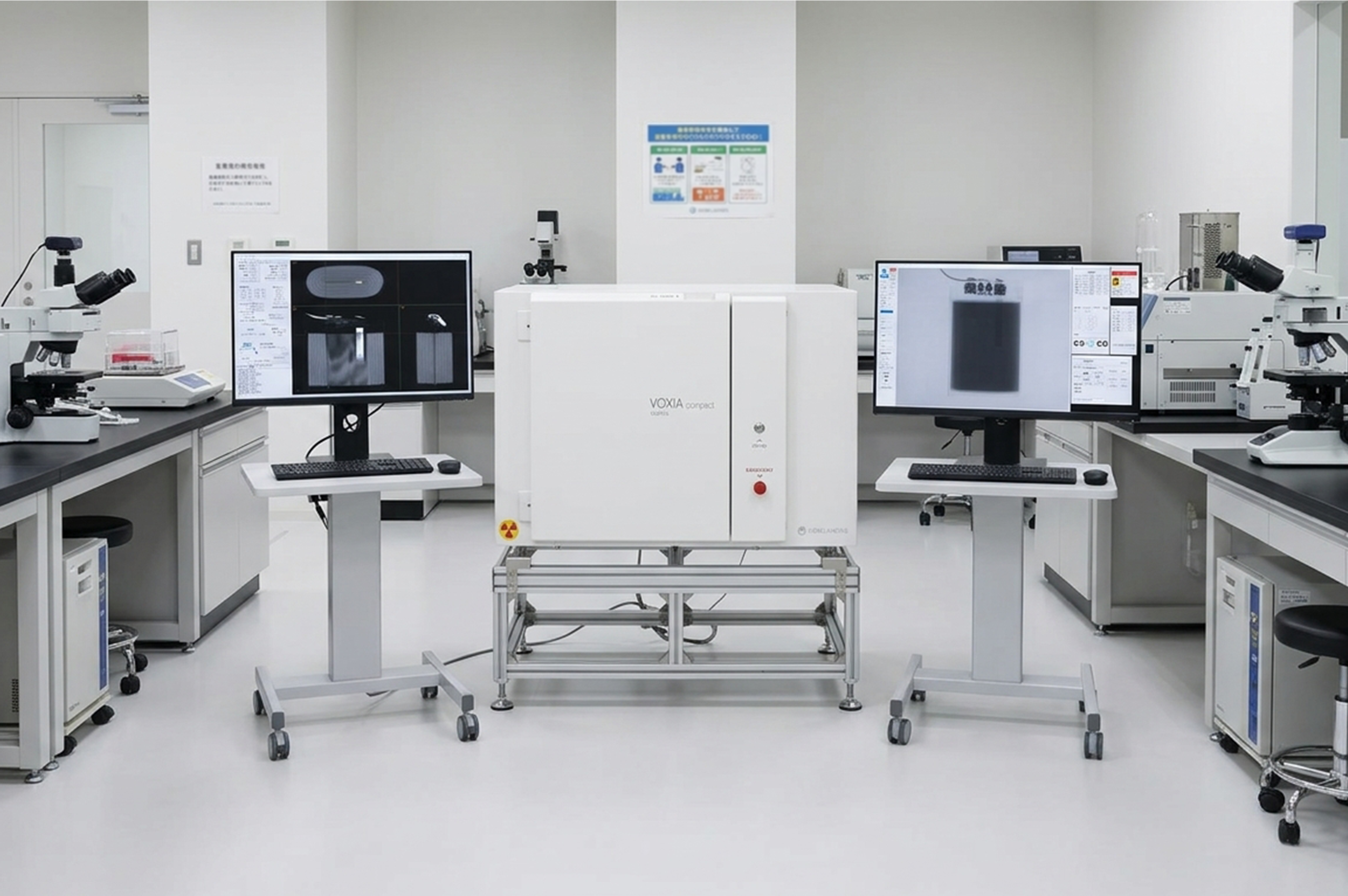

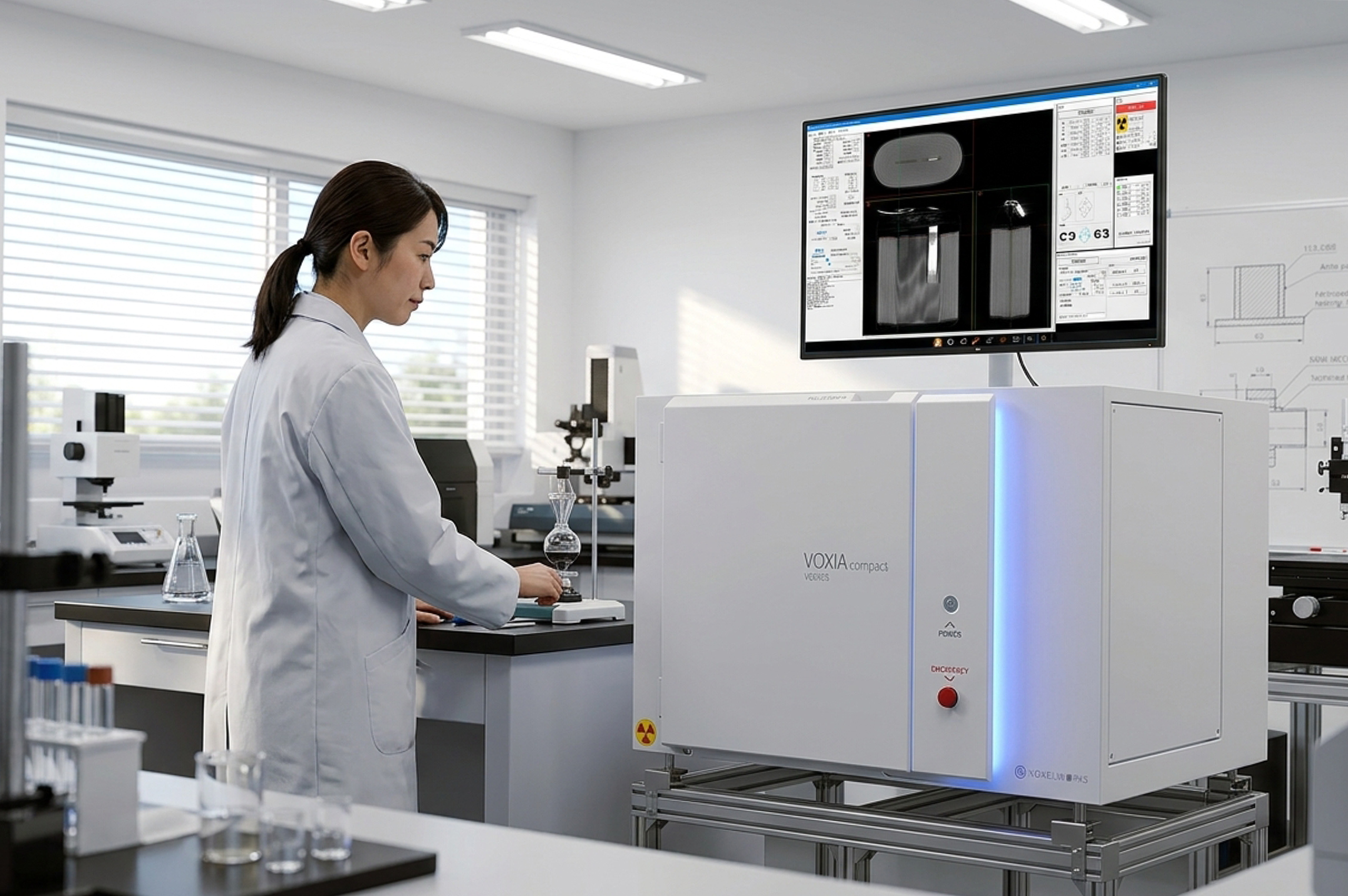

VOXIA compact（卓上型X線CT装置）

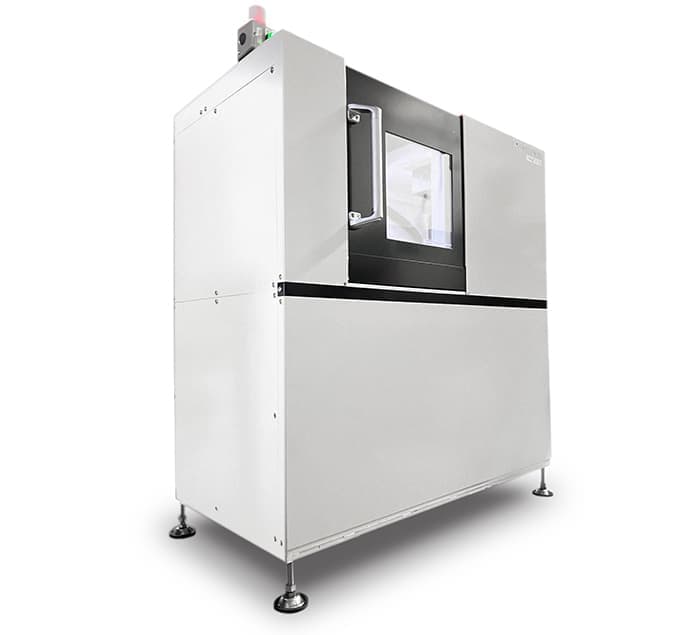

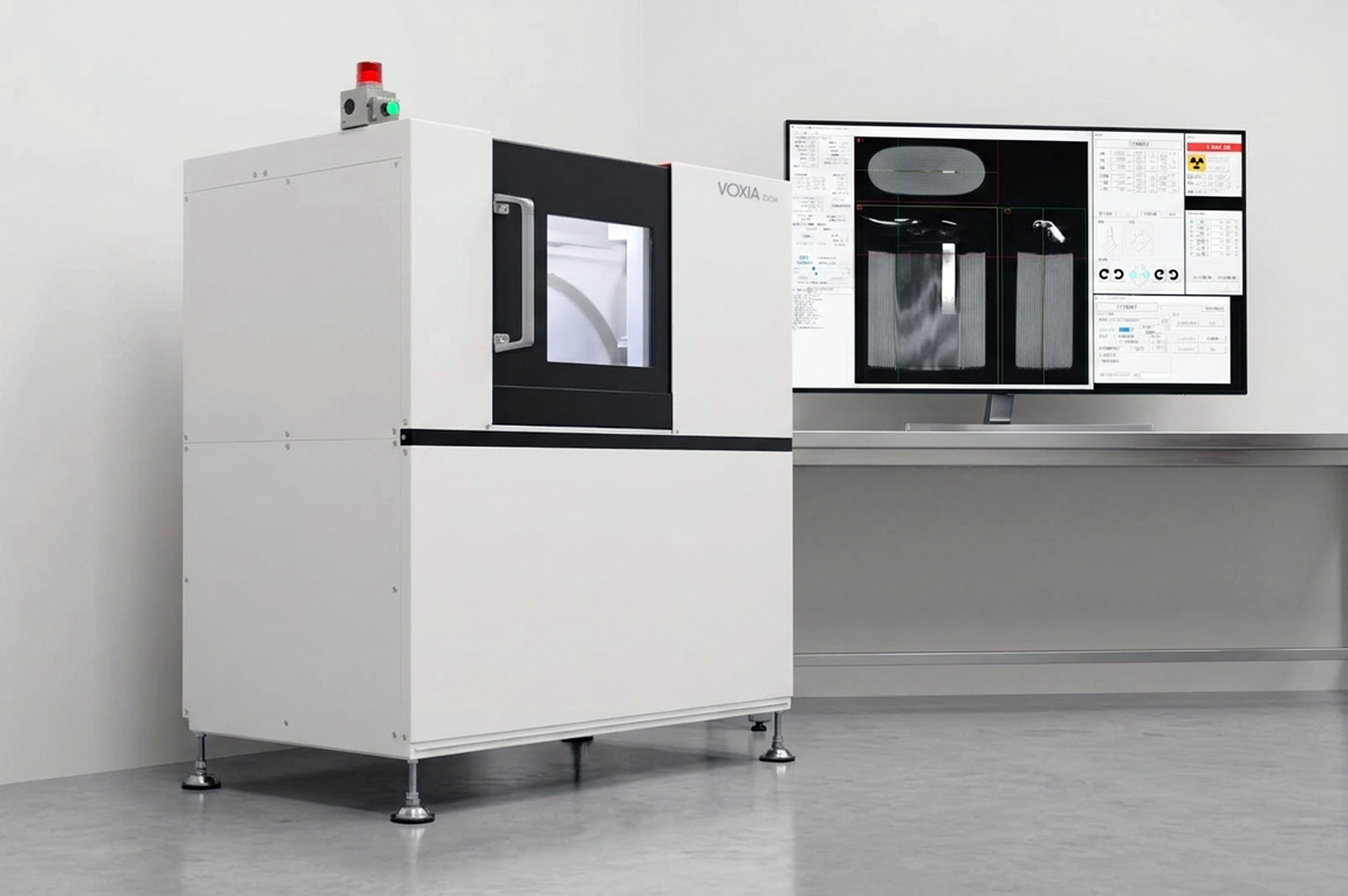

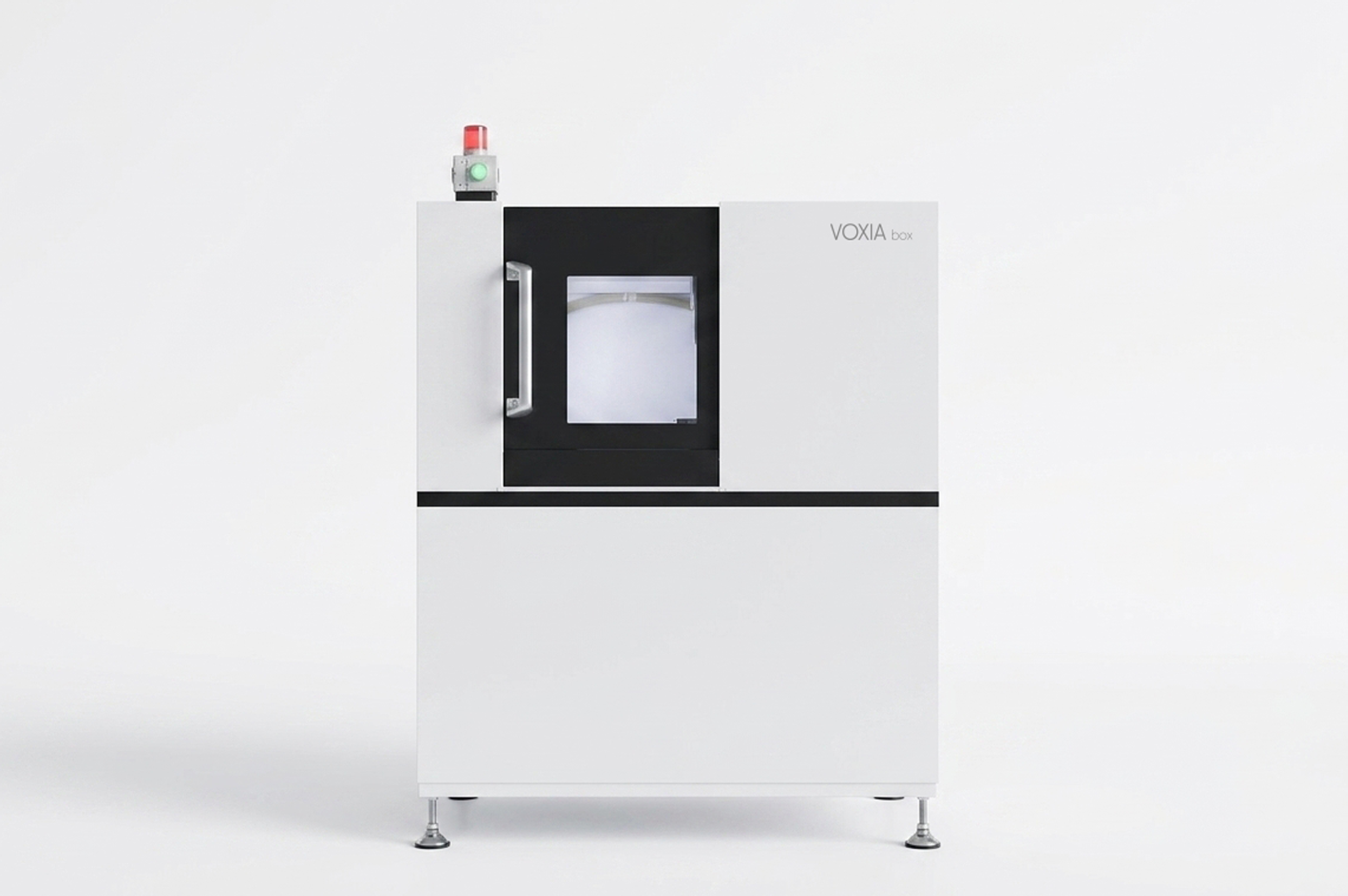

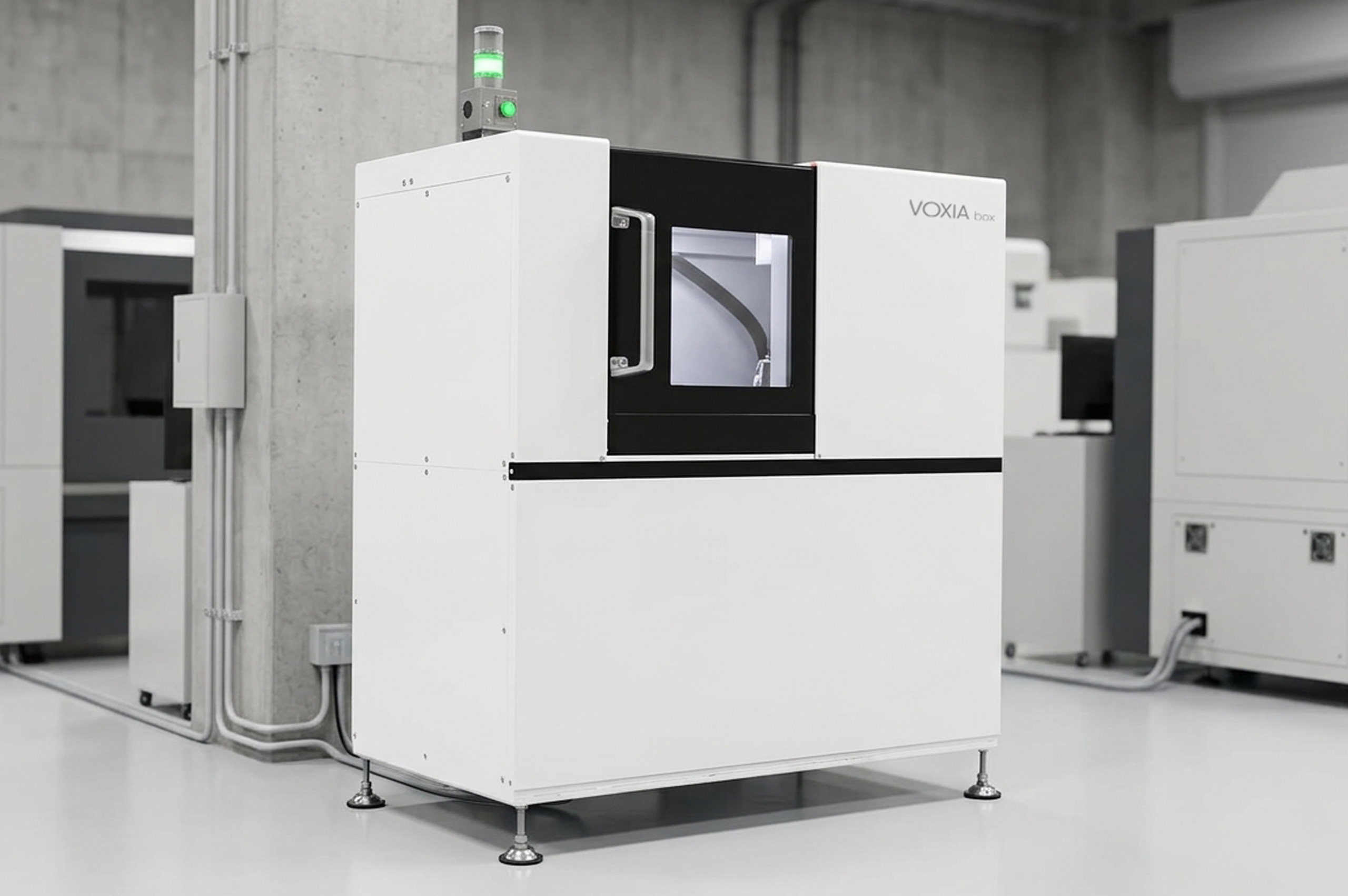

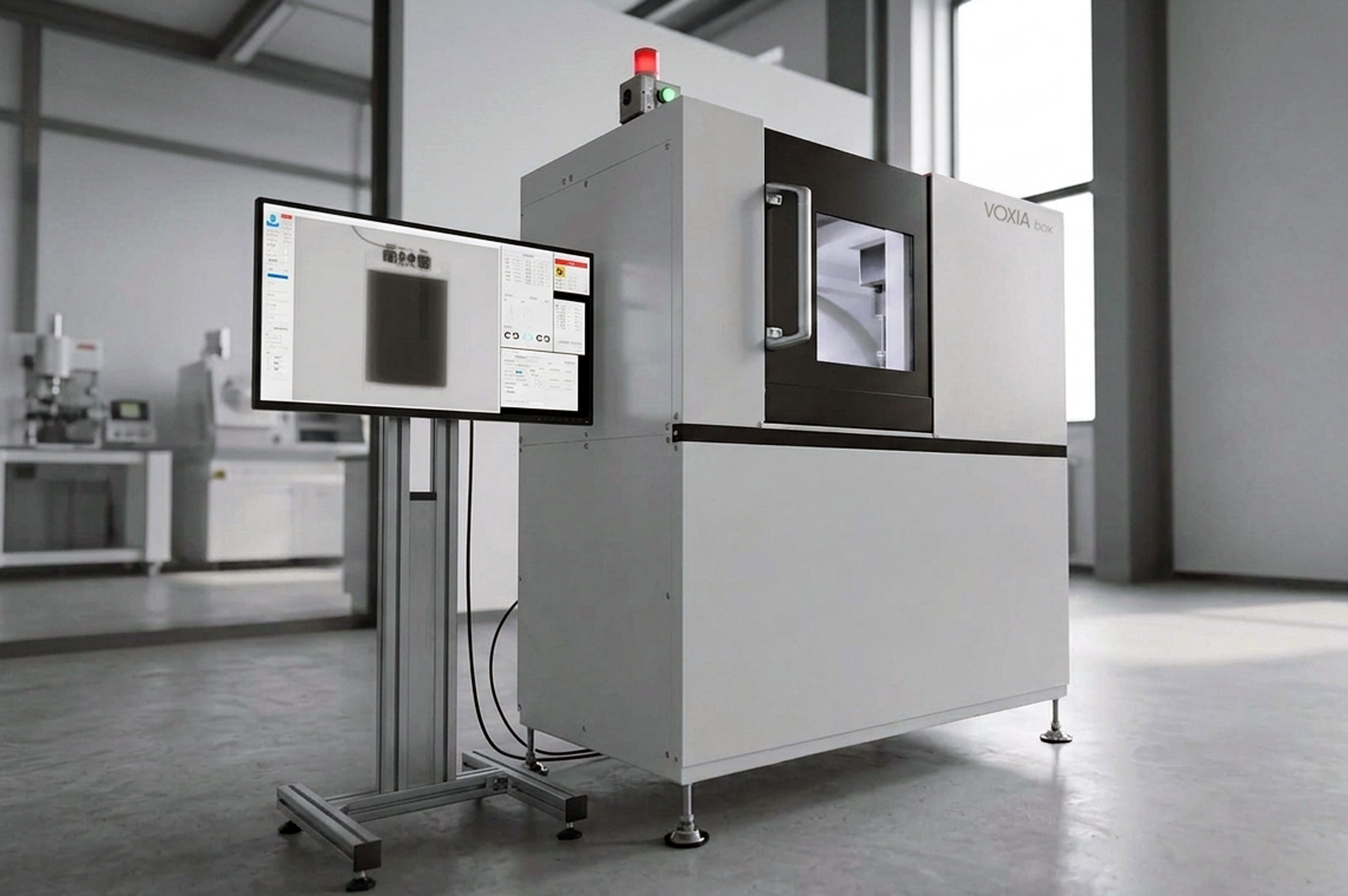

VOXIA box（小型X線CT装置）
