ExTemp 本質安全防爆型放射温度センサー
TIIS検定取得 本質安全防爆型放射温度センサー
- 危険場所（Zone0, 1, & 2）で使用可能
- 測定温度範囲：-20℃〜+1000
- 本質安全防爆絶縁バリヤと組合せ使用
- LCT設定器との組合せでPCにUSB接続、放射率・アナログ信号スケーリングなど設定が可能
（英 Calex Electronics社製）
ExTempは石油化学プラント・医薬品工場・薬品工場などの危険物取扱設備や工場で使用することができる本質安全防爆構造の放射温度センサーです。
（TIIS型式検定合格番号：第21097号）
カタログダウンロード【 PDF 1.7MB 】

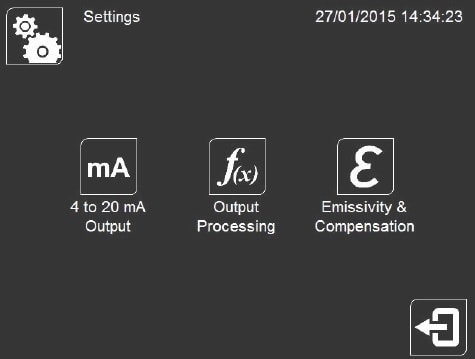

Setting

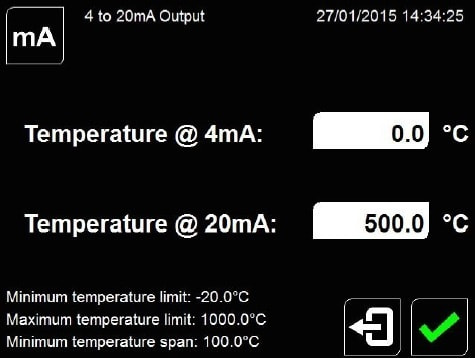

4-20mA出力スケーリング

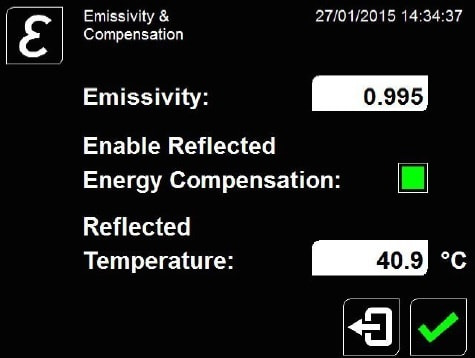

放射率設定

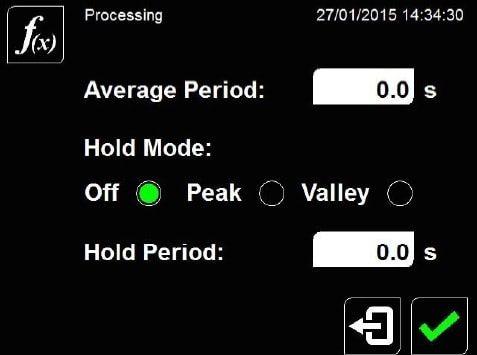

Peak, Valley ホールド
TIIS 産業安全技術協会 検定取得
危険場所 Zone0, 1, 2で使用可能
【TIIS型式検定合格番号：第21097号 防爆記号：Ex ia ⅡC T4】
- 爆発性ガス雰囲気での温度測定・監視・制御用
- 石油・化学・ガソリン・薬品工場等 危険物取扱設備・工場
- 危険場所0種, 1種, 2種での使用が可能本質安全防爆バリヤ付属
- 「Model. DS5014S（1ch）」
- 「DS5014D（2ch）」
優れた基本性能
- 測定精度：±1% or ±1℃いずれか大きい方の値
- 再現性：±0.5% or ±0.5℃ いずれか大きい方の値
- 応答速度：240msec
- 堅牢なボディ：SUS316ケースハーメチックシール 保護等級IP65」
USB設定器「LCT」
専用ソフトウエア『CalexConfig』
- 放射率（0.20〜1.0 *工場出荷時0.95）・反射率
- 設定温度スパン：-20℃〜+1000℃の間で、最高1000℃ 最小100℃のスパンを設定
- ピーク&バレー ホールド
- グラフ表示：対象物測定データ, センサ周囲温度
- データ保存（CSVファイルにて出力）
- フィルタリング
- OPCクライアントサーバ経由での設定
主仕様
| 測定温度範囲 | *型番構成表を参照下さい |
| 設定温度スパン | 最大1000℃, 最小100℃*USB設定器「LCT設定ユニット」にて設定 |
| 出力 | 4-20mA |
| 精度 | ±1% of reading もしくは、±1℃（いずれかの大きい値） |
| 再現性 | ±0.5% of reading もしくは、±0.5℃（いずれかの大きい値） |
| 放射率設定範囲 | 0.20〜1.0（工場出荷時0.95） *USB設定器「LCT設定ユニット」にて設定 |
| 応答速度 | 240msec（90%応答） |
| 波長領域 | 8〜14μm |
| 供給電圧 | 12〜24VDC ±5% |
| ケース材質 | ステンレス（SUS316） |
| 寸法 | Φ20mm（径） x 150mm（長さ） |
| 重量 | 475g（*5mケーブル含む） |
| 固定ネジ | M20x40mm, M20（P1.5）ナットx2個付属 |
| ケーブル長 | 標準5m 材質PVDFケーブル *延長ケーブルオプション（10m, 又は25m） |
| レンズ材質 | ゲルマニウムレンズ |
| 保護構造 | IP65（NEMA4） |
| 周囲温度 | 0〜70℃ |
| 相対湿度 | 95% max.（但し、結露無き事） |
視野角・型番構成
外径寸法
