PyroCV 建設機械・工事車両用赤外線放射温度センサー
アスファルト、コンクリート、ゴム、塗装面などの非反射性・非金属材料の温度測定用
- 準拠規格：工事建設機械向け EMC規格（ISO 13766-1）適合
- 耐久性：保護等級IP67/IP65 SUS316堅牢ボディ
- 測定範囲-20℃〜+500℃
- 出力:0-5VDC電圧出力、又はCAN BUS通信
（英 Calex Electronics社製）

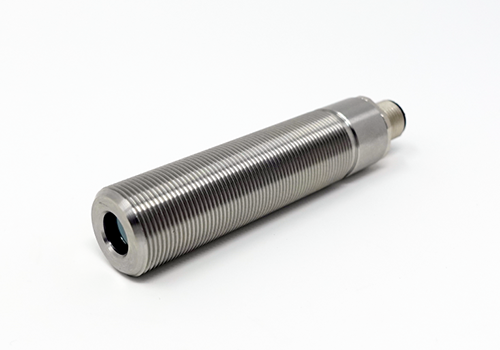

CalexElectronicsのPyroCVは、建設機械やアスファルト・コンクリートなどの温度測定向けに設計された、頑丈な非接触赤外線温度センサです。
● 安定した高速応答性能：125msec
● 2種類の出力オプション：電圧出力（0-5V）, CAN BUS通信出力
● 耐久性：SUS316製 堅牢ボディ 保護等級IP67/IP65
● 準拠規格：工事 建設機械向けEMC規格 ISO 13766-1適合
PyroCV（パイロCV）は車載機器の電気的負荷試験の規格 ISO16750-2 に適合するテストに適合しています。また、ISO 13766-1 適合により、ロードダンプサージ抑制を提供すると同じ電気システムと等価の性能を保持しています。

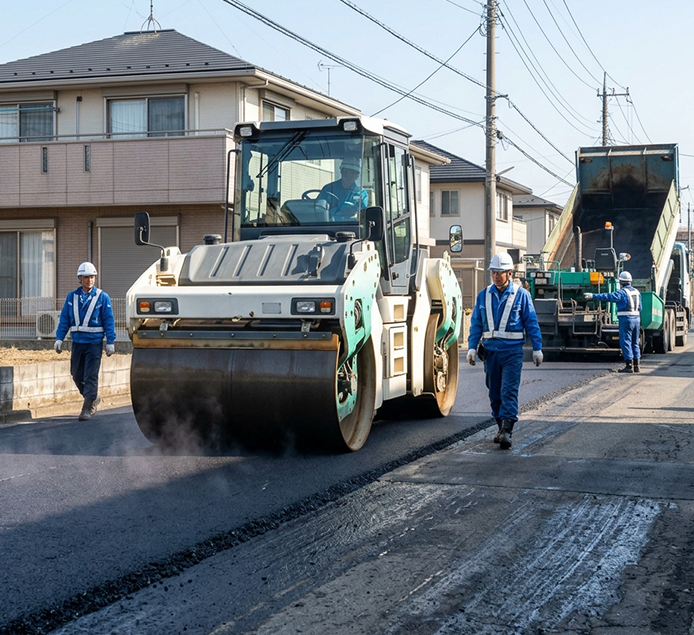

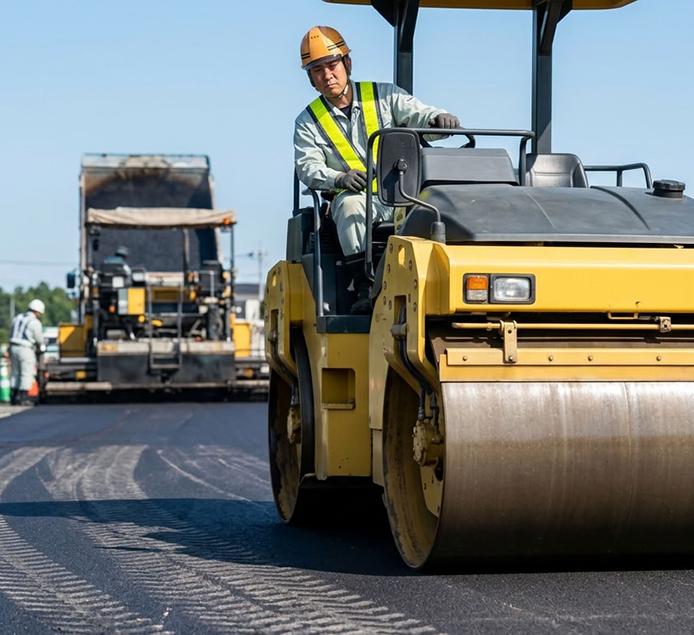

【主な用途】
- アスファルト舗装
- ロードローラー
- コンクリートの加工・養生、など
カタログダウンロード【 PDF 1.7MB 】
特徴
- 道路舗装工事の過酷な環境にも耐えられる頑丈な設計
- M12（5極）防水コネクタを採用、配線着脱が容易
- 安定した高速応答性能（125msec）
- 幅広い温度測定範囲 -20℃〜+250℃
- アスファルト及び、反射しない建築資材の温度測定にも適します。
- その他、反射の無い非鉄金属、コンクリート、塗装表面の温度測定など、幅広くご使用いただけます。
主仕様
| 出力 | 0～5VDC、又はCANバス通信 |
| 測定温度範囲 | -20～100℃（LT）, 0～250℃（MT）, 0～500℃（HT） |
| 精度 | 測定値の±1%, 又は±1℃（いずれか大きい値） |
| 繰り返し精度 | 測定値の±0.5%, 又は±0.51℃（いずれか大きい値） |
| 放射率設定 | 電圧出力モデル：0.95固定 CANバスモデル：0.2～1.0間で設定可能 |
| 立上り時間 | 250msec |
| 応答時間 | 125msec（90%応答） |
| 測定波長 | 8～14μm |
| 電源電圧 | 10VDC～28.8VDC |
| 最大電流 | 20mA |
| 最大負荷抵抗（電圧出力のみ） | 50kΩ |
| 配線保護 | 逆極性保護回路内臓 |
| 機械仕様 | |
|---|---|
| 材料 | SUS316 |
| 外形寸法 | 86.5 x Φ60 mm |
| 固定ネジ | M18 x 1 |
| 重量 | 90g |
| 環境仕様 | |
|---|---|
| 保護等級 | IP67/IP65（接合時） |
| 雰囲気温度・湿度 | -40～+85℃（*結露無きこと） |
| 保護温度範囲 | -40～+85℃ |
| 適合規格 | EMC（電磁両立性）ISO 13766-1 |

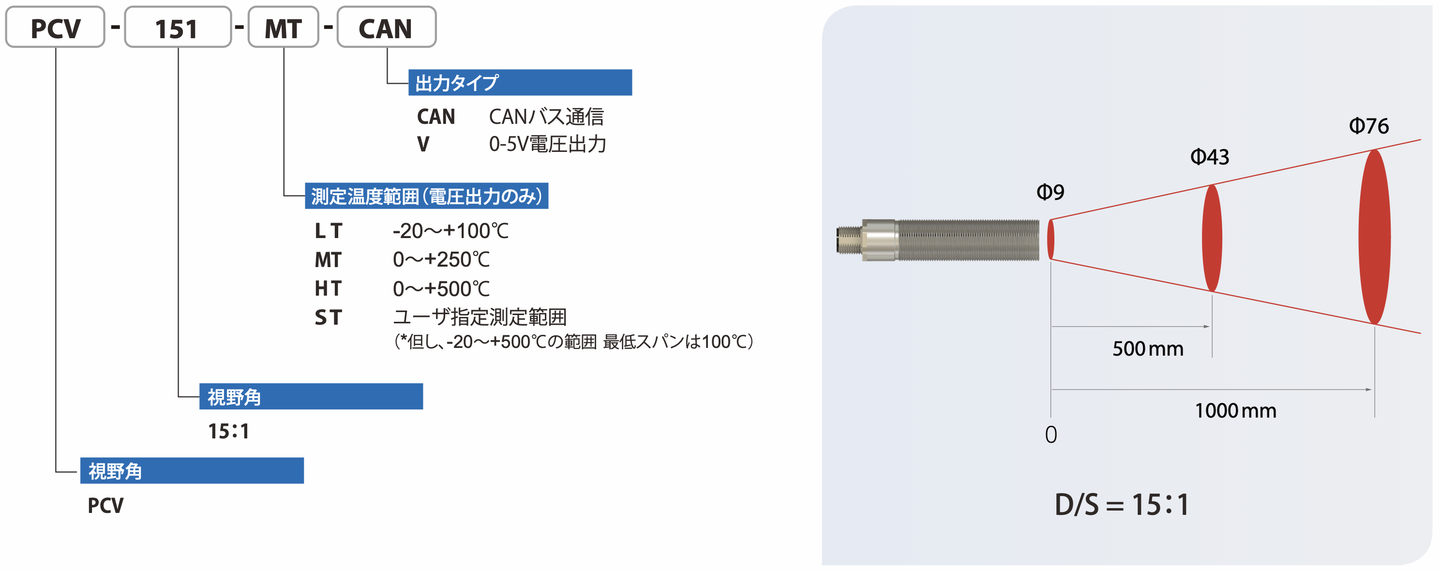

型番構成・視野角

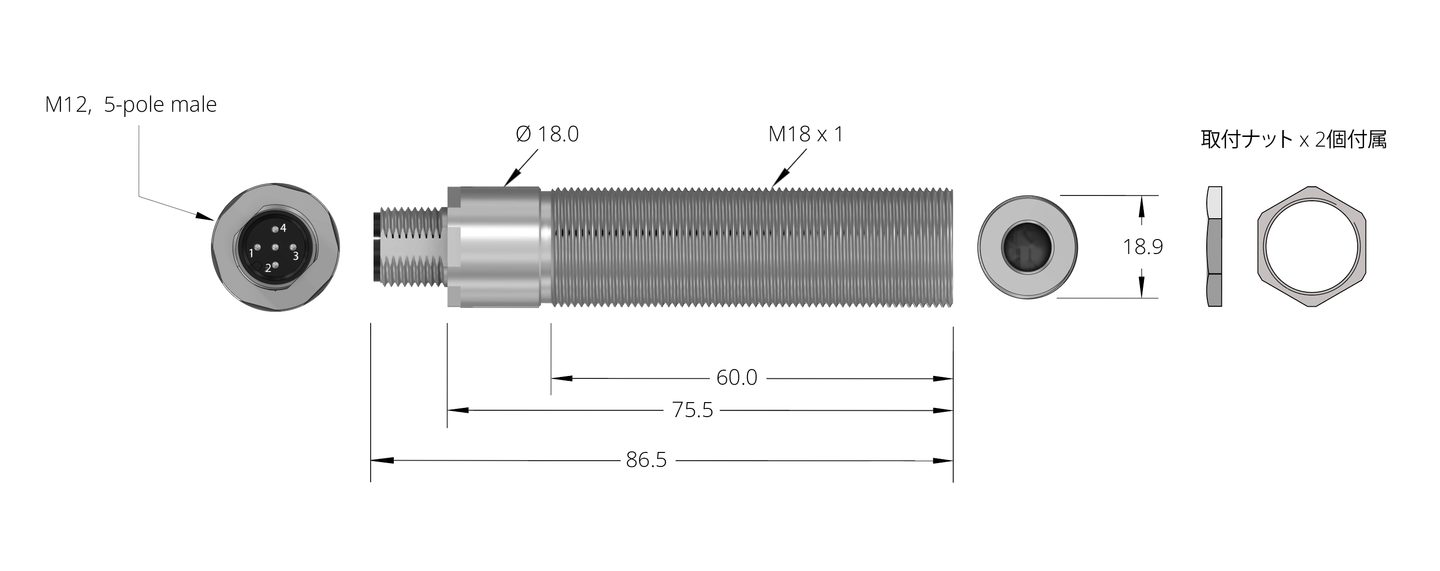

外径寸法
