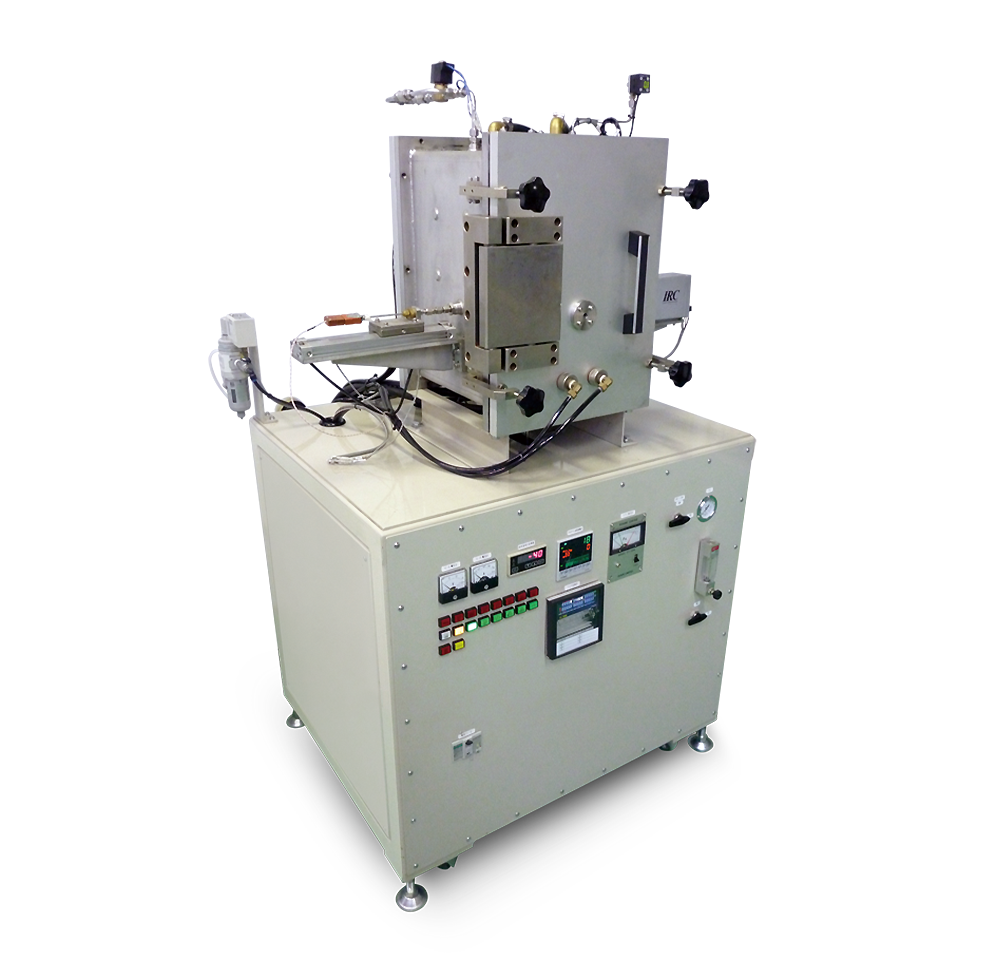

TCF-C500
超高温小型実験炉 Max2900℃
小型 省スペース・省エネルギー！ 高性能 R&D用超高温実験炉
新素材・新材料開発、及び半導体・電子部品・燃料電池・大陽電池などの先端基礎技術開発部門でのさまざまなアプリケーションに対応。
| グラファイトヒーター | Max2900℃ |
|---|---|
| タングステンヒーター | Max2400℃ |
小片試料を最高2900℃まで加熱実験ができるR&D用超高温小型実験炉。
実験室での超高温加熱実験、新素材開発などのさまざまな焼成実験を行うことができます。
概略仕様
本体寸法
- 900(W) x 700(D) x 1,510(H）mm （*ポンプ類含まず）
基本仕様
- 電源仕様：AC200V, 75A 50/60Hz
- プログラム温度調節計、記録計
- C熱電対 + 2色放射温度計
- ロータリーポンプ（高真空ポンプオプション）
- コンプレッサー
- インターロック：断水警報、過昇温、ガス圧力低下
概略仕様
| カーボン炉 | メタル炉 | |
|---|---|---|
| 最高使用温度 | Max2900℃ | Max2400℃ |
| ヒーター | グラファイトヒーター | タングステンヒーター |
| 有効加熱寸法 | 70(W) x 70(D) x 100(H)mm | 70(W) x 70(D) x 100(H)mm |
| ヒーター制御 | PIDプログラム温度調節計 | PIDプログラム温度調節計 |
| 熱電対 | Cタイプ | Cタイプ |
| 放射温度計 | 2色放射温度計 | 2色放射温度計 |
| ロータリーポンプ | 240ℓ/min, 0.55W | 240ℓ/min, 0.55W |
| チャンバー | SUS304 二重水冷式 | SUS304 二重水冷式 |
| 設置スペース | 1,000(W) x 1,400(D) x 1,600(H)mm | 1,000(W) x 1,400(D) x 1,600(H)mm |
| 電源 | AC200V 三相 75A NFB 15KVA | AC200V 三相 100A NFB 100KVA |
| 重量 | 約500kg | 約500kg |

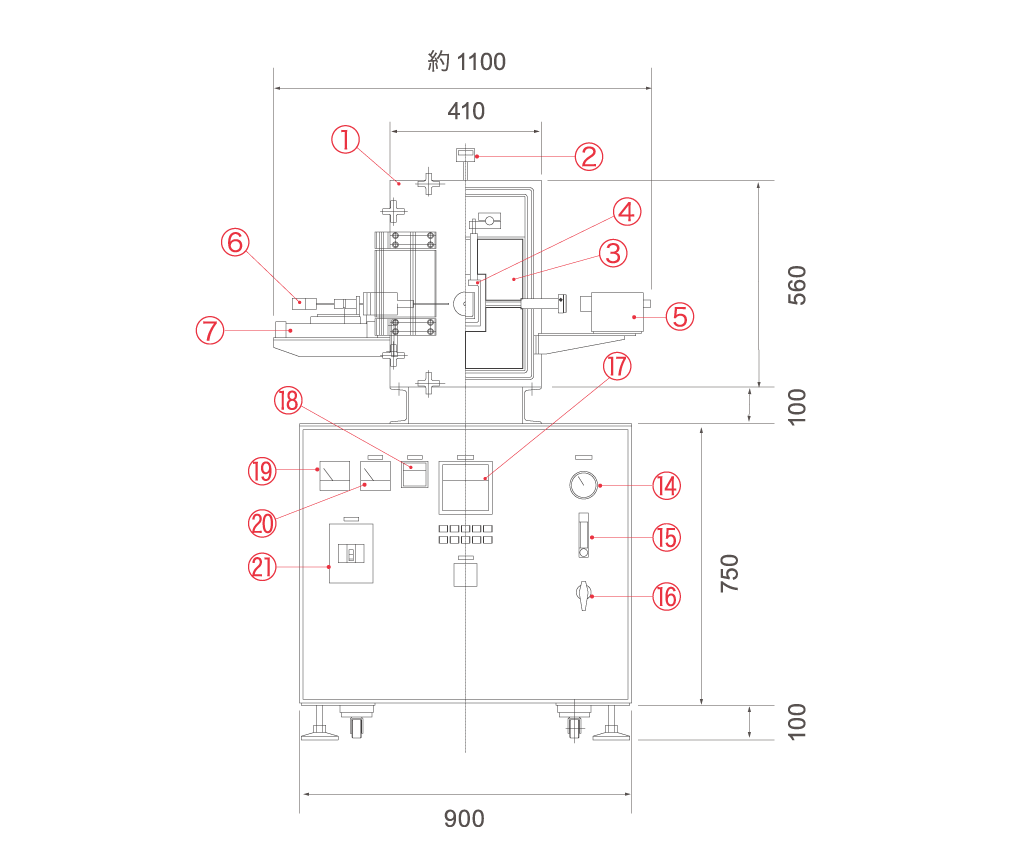

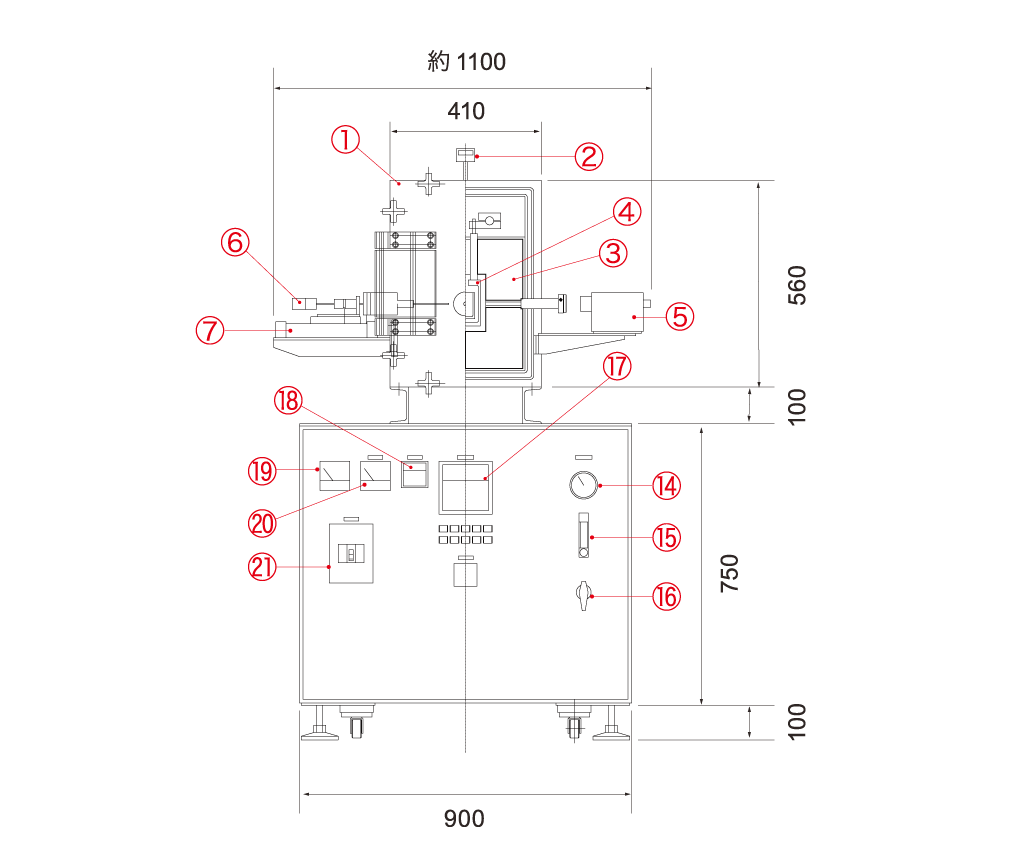

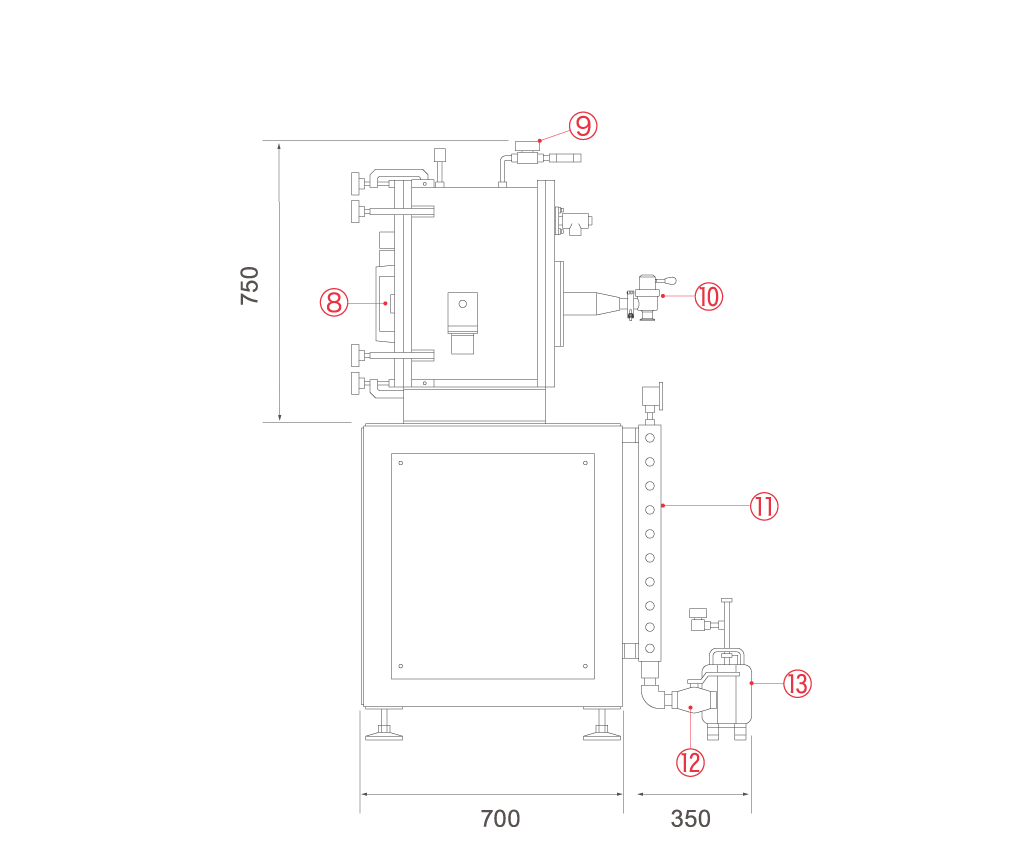

外径図
TCF-C500 炉内加熱部
TCF-C500 Cタイプ熱電対
TCF-C500 ビューポート
2色放射温度計
