PyroCouple 小型赤外線放射温度センサー
安価・一般工業用途多目的放射温度センサー
- 高精度・センサ/アンプ一体型の小型軽量IR放射温度センサ
- 多彩な信号オプション：4-20mA（2線式）, 0-50mV, 熱電対K, J, T（4線式）
- 放射率設定器付モデル PyroEpsilon（パイロ・エプシロン）もございます。
（英 Calex Electronics社製）
英国カレックス社製『PyroCouple』は、従来にない小型・低価格・高性能な非接触式赤外線温度センサーです。 赤外線センサの特徴である、『触れる事ができない』、『動く』、『回転する』、測定対象物を赤外線により非接触で表面温度を測定することができます。PyroCoupleは、測定範囲-20℃〜最大５００℃までを240msecの高速応答で測定します。基本性能に優れ、温度調節計と組み合わせ、各種産業機械の制御・監視、生産ラインの温度制御など多目的に活用いただけます。
PyroCoupleカタログ【 PDF 2.3MB 】
FBL固定金具
ABL 角度調整固定金具
AP エアパージキット
WJ 水冷ジャケット
優れた基本性能
測定精度：±1% or ±1℃（いずれか大きい方の値）
再現性：±0.5% or ±0.5℃（いずれか大きい方の値）
応答速度：240msec
ステンレス製の堅牢ボディ
ケース材質 SUS303
小型軽量：Φ18mm x 103mm, 重量約95g
保護等級：IP65
多彩な信号オプション
標準：2線式 4〜20mA出力
標準の2線式センサは、計測温度範囲に対してリニアな4〜20mAアナログ信号を受信機器へ出力します。アナログ出力により遠距離まで信号線を延ばすことができ、更に低インピーダンスであることから耐ノイズ性にも優れます。
オプション：4線式 0〜50mV, 熱電対K, J, T出力
標準の2線式センサは、計測温度範囲に対してリニアな4〜20mAアナログ信号を受信機器へ出力します。アナログ出力により遠距離まで信号線を延ばすことができ、更に低インピーダンスであることから耐ノイズ性にも優れます。
主仕様
| 温度測定範囲 | -20℃〜500℃（「型番構成表」参照下さい） | ||
| 出力 | PyroCouple：*別表『PyroCouple出力表』参照下さい。 PyroEpsilon：4〜20mA | ||
| 精度 | ±1% of reading もしくは ±1℃（いずれか大きい値） | ||
| 再現性 | ±0.5% of reading もしくは ±0.5℃（いずれか大きい値） | ||
| 放射率 | 0.95固定 | ||
| 応答速度 | 240msec（90%応答） | ||
| 波長領域 | 8〜14μm | ||
| 供給電圧 | 24VDC（最大28VDC） | ||
| 最大ループインピーダンス | 900Ω（4〜20mA出力タイプ） | ||
| 出力ループインピーダンス | 56Ω（0〜50mV, K, J, T熱電対出力タイプ） | ||
| ケース材質 | ステンレス（SUS303） | ||
| 寸法 | Φ27.6mm（径） x 61mm（長さ） | ||
| 固定ネジ | M16 | ||
| ケーブル長 | 標準1m 材質PVC *延長ケーブルオプション（最長3m） | ||
| レンズ材質 | ゲルマニウムレンズ | ||
| 重量 | 約95g | ||
| 保護構造 | IP65 耐塵 噴流（*但しケーブル部は除く） | ||
| 周囲温度 | 0〜70℃ | ||
| 相対湿度 | 95% max.（但し、結露無き事） | ||
視野角
出力表

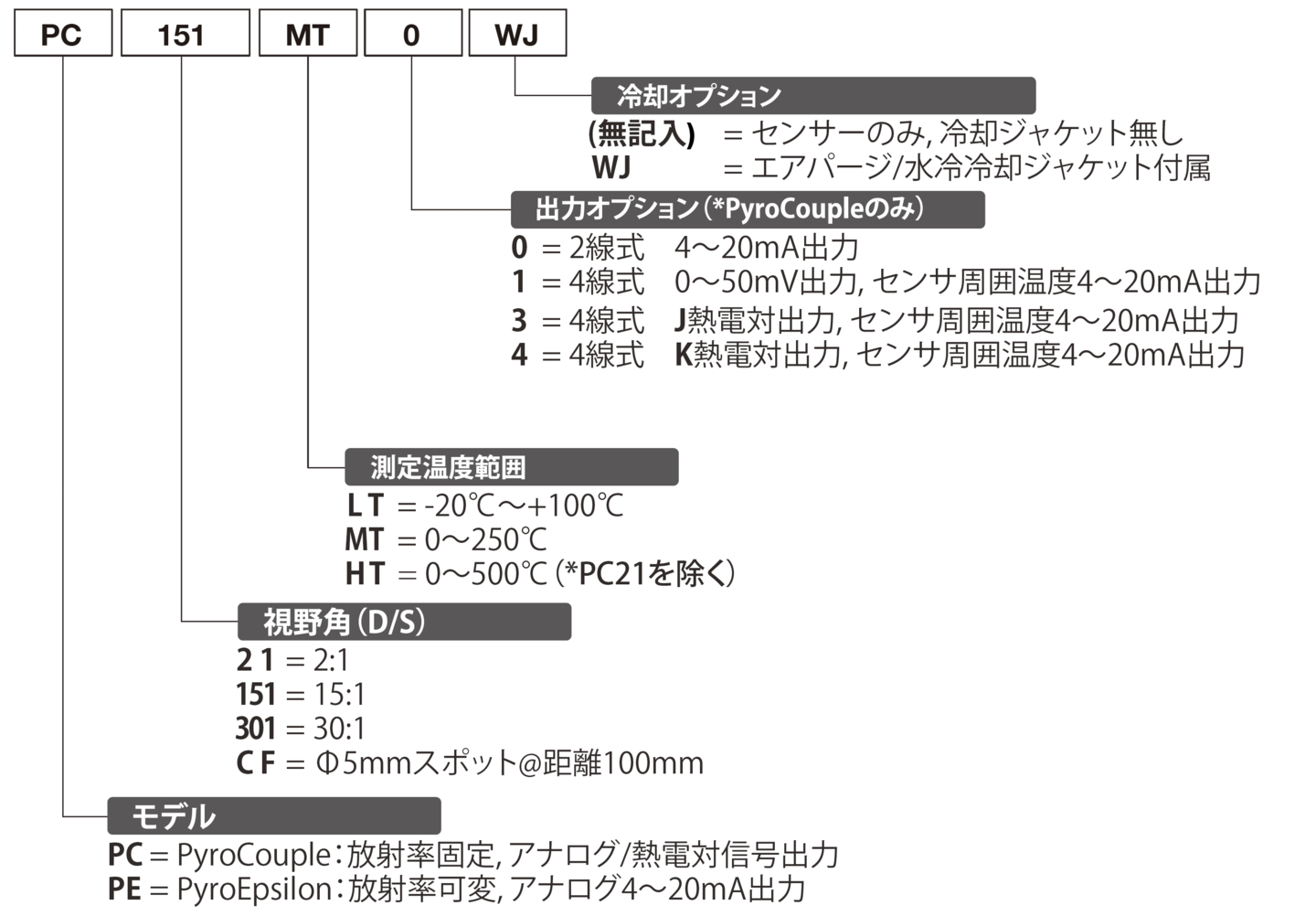

型番構成
PyroCouple
PyroEpsilon
