VOXIA（ボクシア） series X線CT撮影装置

お客様のサンプルに合わせ、構成から装置サイズまで最適化したカスタムメイドX線CT装置をご提案します。
お客様の目的により最適な部品・ソフトウエア構成をご提案致します。

X線CT装置は、非破壊で解析対象物の内部構造を確認・検査することができる装置です。
解析対象物にさまざまな方向からX線を照射撮影し、その細密な断層データをコンピューターで再構成（計算）することにより、高精度且つスピーティに断面画像や立体（3D）画像を作成します。これにより、従来発見が困難であった対象物の外からは見えない内部欠陥の検出、三次元計測・測定が可能となります。
工業製品のみならず食品、医療などの幅広い分野で活用されており、品質改善、生産プロセスの向上、研究開発の現場で活用いただける技術です。

管電圧90kVクラスから最大230kVクラスまでの幅広いX線管を用意
最高300万画素対応の検出器による最高画質
3軸から6軸までのサンプル撮影ステージ
コンパクトボディ
オリジナル撮影ソフトウエア Vcap
業界トップレベルの高速計算能力を誇る再演算ソフトウエア VoxelWorks edition coneCTexpress（VCT）

【Voxel Worksについて】
Voxel Works社は、四半世紀に及ぶ長い業界経験と幅広い知識、高度な技術力、実績を備えたX線・非破壊検査のスペシャリストが2021年に創業したX線CT装置開発、非破壊検査コンサルティングを行う企業です。
VoxelシリーズX線CT解析装置により、従来困難であった検査が可能となります。
カスタムメイドも可能、豊富な経験から、お客様のご要望に沿った最適なソリューションをご提案いたします。

LinkIcon VOXEL seriesカタログ【 PDF 1.2MB 】

VOXIA compact

VOXIA box

最大230kVX線管による透過力

90kVクラス～ 230kVクラスまで幅広く対応。
微細構造の観察から厚肉部品の透過まで、
サンプルに最適なX線管を選定します。

最高320万画素対応の検出器

検出エリアは160×160mm～430×430mm までラインアップ。最小2μm 分解能にも対応し、必要な視野と解像度に合わせて最適な検出器を選定します。

3〜6軸撮影軸システム

3軸から6軸まで、撮影対象や検査方法に応じて構成します。
複雑形状サンプルの最適な姿勢制御にも対応します。

省スペース・コンパクトボディ

サンプルサイズや検査用途、設置場所などの条件に合わせ、
装置を一台ごとに最適設計します。

Vcap 撮影ソフトウエア

Vcap

当社オリジナル撮影ソフトは、お客様の用途に合わせて柔軟にカスタマイズ可能です。直感的な操作性で、初めての方でも短時間で使いこなせます。

再構成ソフトウエア

VoxelWorks edition for coneCTexpress

業界トップレベルの高速計算能力を備え、あらゆるアーチファクトに
対応し、美しい画像データを提供いたします。
3D画像生成や粒子空隙・配向解析など、用途に応じて選べる
高度な解析オプションもご用意。装置構成と連動した最適な
データ解析環境を提供します。

VOXIA compact

Part No	発熱体	プレート	ケース・シールド	最高温度	熱電対
BHS-2CC-P-R0	C/Cコンポジット	AlN	SUS304, 又はMo	1800℃	C
BHS-2KA-P-R0	カンタル	AlN	SUS304, 又はMo	900℃	K
BHS-2W-P-R0	タングステン	AlN	SUS304, 又はMo	1600℃	C
BHS-2Ta-P-R0	タンタル	AlN	SUS304, 又はMo	1400℃	C
BHS-2NC-P-R0	NiCr	AlN	SUS304, 又はMo	900℃	K

Part No	発熱体	プレート	ケース・シールド	最高温度	熱電対
BHS-2CC-P-R0	C/Cコンポジット	AlN	SUS304, 又はMo	1800℃	C
BHS-2KA-P-R0	カンタル	AlN	SUS304, 又はMo	900℃	K
BHS-2W-P-R0	タングステン	AlN	SUS304, 又はMo	1600℃	C
BHS-2Ta-P-R0	タンタル	AlN	SUS304, 又はMo	1400℃	C
BHS-2NC-P-R0	NiCr	AlN	SUS304, 又はMo	900℃	K

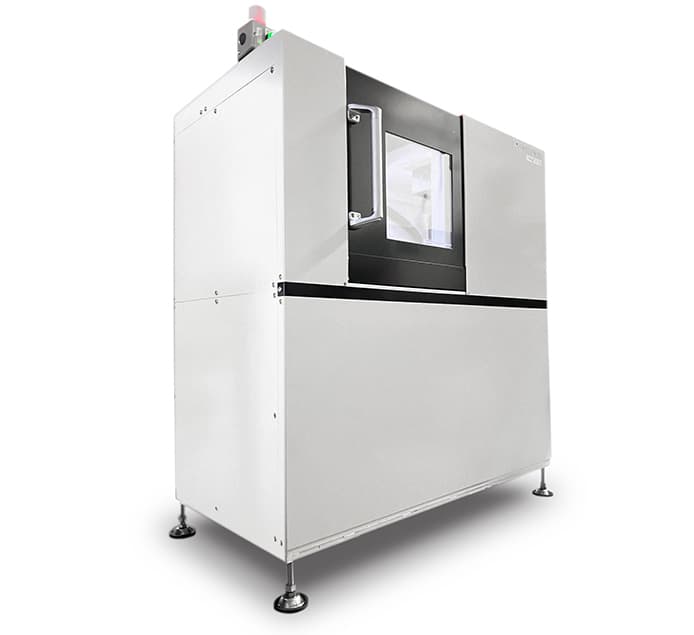

VOXIA box

Part No	発熱体	プレート	ケース・シールド	最高温度	熱電対
BHS-2CC-P-R0	C/Cコンポジット	AlN	SUS304, 又はMo	1800℃	C
BHS-2KA-P-R0	カンタル	AlN	SUS304, 又はMo	900℃	K
BHS-2W-P-R0	タングステン	AlN	SUS304, 又はMo	1600℃	C
BHS-2Ta-P-R0	タンタル	AlN	SUS304, 又はMo	1400℃	C
BHS-2NC-P-R0	NiCr	AlN	SUS304, 又はMo	900℃	K

Part No	発熱体	プレート	ケース・シールド	最高温度	熱電対
BHS-2CC-P-R0	C/Cコンポジット	AlN	SUS304, 又はMo	1800℃	C
BHS-2KA-P-R0	カンタル	AlN	SUS304, 又はMo	900℃	K
BHS-2W-P-R0	タングステン	AlN	SUS304, 又はMo	1600℃	C
BHS-2Ta-P-R0	タンタル	AlN	SUS304, 又はMo	1400℃	C
BHS-2NC-P-R0	NiCr	AlN	SUS304, 又はMo	900℃	K
